Voor het houtskelet werkten we samen met de firma Eurabo (Ronse/Gent). Eurabo biedt een formule aan waarbij zij op basis van het plan van de architect (en stabiliteitsstudie) een ontwerp maken van het houtskelet, montageplannen genereren, de houten balken op maat zagen en leveren op de bouwplaats. Het monteren en rechtzetten van de wanden, tussenverdiepingsvloeren en dak, kan je dan zelf uitvoeren op basis van de montageplannen. Dit bouwsysteem sprak ons sterk aan omdat we reeds ervaring hadden met de opbouw van houtskeletwanden in onze bestaande (houtskelet) woning. Er werd ons verteld dat de opbouw wel 4 à 6 weken tijd zou kosten.
Reeds begin februari zaten we samen om ons dossier te
bespreken. Tijdens het eerste gesprek wordt vooral overlopen hoe de opbouw van
de binnen- en buitenmuren, tussenverdiepingsvloeren en dak er zullen worden
uitgevoerd. Later volgen er een aantal iteraties op de plannen.
In ons geval bestaan de buitenmuren (van binnen naar buiten)
uit: Fermacell-plaat (12.5mm), houten latwerk + Steico Flex (45mm), OSB3 (15mm),
Steico Joist opgevuld met Steico Zell (300mm), Steico Protect (60mm), gevelbepleistering
(5-10mm) De buitenmuren met houten gevelbekleding: Fermacell-plaat (12.5mm),
houten latwerk + Steico Flex (45mm), OSB3 (15mm), Steico Joist opgevuld met
Steico Zell (240mm), Steico Universal (22mm), lattenwerk+luchtspouw (40mm),
houten gevelbekleding (35mm)
Alle binnenmuren en de gemeenschappelijke muur worden
uitgevoerd in SLS-hout van 38x140 voor dragende muren, en SLS 38x89 voor niet-dragende
muren waarvan één zijde bekleed wordt met OSB3 (15mm). In alle binnenmuren wordt
Steico Flex geplaatst als geluidsisolatie.
De gemeenschappelijke muur dient voldoende brandweerstand te
hebben (REI 60). Daarom wordt deze wand met Rockwool voorzien. Opbouw (van
binnen naar buiten): Fermacell-firepanel (12.5mm), houten latwerk + Rockwool
Rocksono base (45mm), OSB3, SLS 38x140 opgevuld met Rockwool Rocksono base vario (140mm),
Pro clima Solitex WA, Rockwool RockFit MONO (60mm)
Beide tussenverdiepingsvloeren bestaan uit (van onder naar
boven): Fermacell-plaat (10mm), dubbel houten lattenwerk (2x22mm), Steico Joist
(300mm) opgevuld met 120mm Steico Flex, OSB3 (18mm), STEICO therm SD (30mm),
Fermacell vloerplaat (25mm), vloerafwerking (10mm).
De stukjes plat dak: Fermacell-plaat (10mm), dubbel houten lattenwerk
(2x22mm), Steico Joist (300mm) volledig opgevuld met Steico Zell, OSB3 (18mm), damprem,
harde isolatieplaat (80mm), EPDM. Het hellend dak: OSB (15mm), Steico Joist (400mm)
volledig opgevuld met Steico Zell, Steico Universal (35mm), stof-en panlatten,
dakpannen.
Uiteraard moet de constructie voldoende sterk/stabiel zijn.
Daarom lieten we een stabiliteitsstudie uitvoeren. Voor de constructief
zwaardere balken hebben we Steico LVL’s gekozen. Enkel tussen de open keuken en
de woonkamer zit één stalen IPE300-profiel dat langs één zijde rust op een
stalen kolom (100x100x7). Voor de rest is alles hout.
Om koudebruggen te vermijden wordt het houtskelet geplaast op (Ytong) kimblokken. Hier kiezen we gemakkelijkheidshalve voor twee lagen van 200mm hoog en een breedte ifv het type muur: 90mm (niet-dragende binnenmuren), 140mm (dragende binnenmuren en de gemeenschappelijke muur), 240mm (buitenmuren met gevelbekleding) of 300mm (buitenmuren voor gevelbepleistering). De 400mm (2x200mm) wordt later opgevuld met een uitvulchape (50mm), harde isolatieplaten (200mm), chape + vloerverwarming (135mm), vloerafwerking (15mm).
Met deze informatie gingen ze bij Eurabo aan de slag, en na
een drietal iteraties was het finaal plan voor het houtskelet daar.
 |
| 3D-weergave van het houtskelet (Eurabo) |
 |

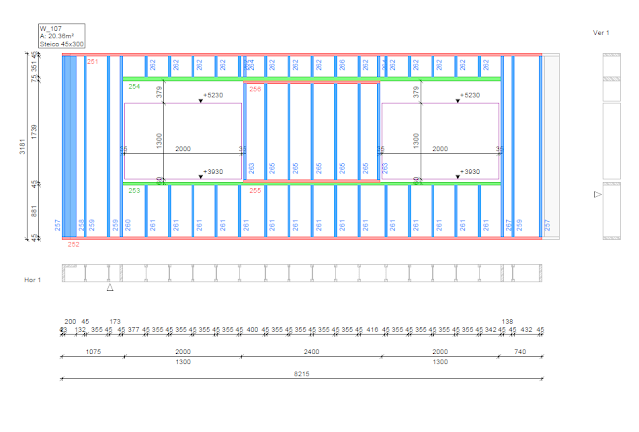

| Montagetekening van een buitenwand (Eurabo) |
Naast het houtskelet bestelden we bij Eurabo nog tal van toebehoren: vijzen (alle balken en OSB-platen worden gevezen), balkschoenen, ankerplaten, tie-downs, dampschermen, diverse tapes, …
En dan was het even wachten totdat het verlof begon, zodat
we enkele weken ononderbroken aan het skelet konden opbouwen.
